AUTOCAD 2007



AutoCAD es un programa de dibujo por computadora en dos o tres dimensiones, en el que se crean dibujos o planos arquitectónicos, además de otras funciones. Los archivos generados por AutoCAD tienen el formato DWG propietario de Autodesk,  este es el programa pionero representante de la tecnología CAD (Computer Aided Design).

AutoCAD incluye herramientas básicas como línea, curva, cortar, copiar entre otras, así como también incluye figuras geométricas que unidas forman un plano o figura deseada.

AutoCAD también crea representaciones 3D de los dibujos usando diferentes vistas ortogonales y en perspectiva incluyendo operaciones de rendering básicas. Le permite diseñar, visualizar, y documentar tus proyectos en forma clara y permite exportar e importar datos de otros programas CAD. (3D CAD portal).


Es una herramienta fácil de comprender y usar por cualquier ususario, pues cuando se utiliza alguno de sus comando o herramientas, el programa indica las acciones a seguir, es como si nos hablara, por lo que facilita la comprensión y la realización de alguna acividad dentro del programa.

INICIAR AUTOCAD 2007 Y SU INTERFAZ

 Iniciar AutoCAD 2007

 Después de instalar el programa de AutoCAD en tu computador, en el escritorio  aparecerá el icono de  AutoCAD 2007 (imagen 1). Para ejecutar el programa, con un doble clic sobre el icono de AutoCAD se inicia el programa.

Imagen 1 icono de AutoCAD versión 2007



A continuación aparece la ventana taller de novedades, desde el cual es posible informarse detalladamente de las novedades de esta versión. Si desea solo continuar con el con el programa dele clic en mar tarde y luego en ok, así se cargará la ventana de AutoCAD con todo lo que posee.

   Interfaz De AutoCAD 2007

La interfaz de AutoCAD consta de varias barras de herramientas, que están organizadas en la parte superior, inferior, izquierda y derecha el área de dibujo.

Imagen 1. interfaz AutoCAD 2007




Dentro de estas barras encontramos:

Barra de título: la primera barra que encontramos de arriba hacia abajo es la barra de título. En esta se muestra el nombre del programa AutoCAD 2007  y junto a él, dentro de corchetes el nombre del archivo en el que se está trabajando en el momento.

El nombre del archivo cuando se ejecuta el programa, por defecto, siempre es dibujo1.dwg, el cual cambia cuando se guarda el archivo con un nombre en particular.


Barra de menús: la barra continua a la barra de título es la barra de menús. En ella se puede acceder a la mayoría de los comando de AutoCAD. Los comandos agrupados en esta barra son los siguientes: Archivo, edición, ver , insertar, formato, herramientas, dibujo, acotar, modificar, ventana, ?.

Barra de herramientas: está ubicada debajo de la barra de menús en la que se incluyen varias barras con comandos y procesos.  Algunos de los botones contienen una pequeña flecha en su esquina inferior derecha: eso quiere decir que a su vez contienen otra barra de botones desplegables.

Área de trabajo: es el espacio en el que se trabaja o donde se realiza el dibujo (área de color negro).

Barra de estado: está situada debajo de la ventana anterior visualiza las coordenadas del cursor y botones para ver y controlar el estado de ciertos modos de trabajo como rejilla, rastreo, forzado de cursos entre otros.

Barras de desplazamiento: Son dos barras que se encuentran a la derecha vertical y debajo del área de trabajo, con botones deslizantes que permiten mostrar partes del dibujo que no son visibles por encontrarse más allá de los bordes de la pantalla.

Ventana de líneas de comandos: Se trata de una ventana de texto en la que podremos introducir los comandos desde el teclado mediante letras y que servirá también para que AutoCAD® nos pida información sobre datos o acciones.



BARRA DE DIBUJO: En esta barra se encuentra los comandos esenciales para realizar un dibujo en autocad; estos comandos son linea, rectángulo, polígono, texto,circulo etc.

¿COMO CAMBIAR AUTOCAD 2007 EN MODO CLÁSICO y ESTRUCTURA 2D?

Cuando se abre AutoCAD 2007, el espacio de trabajo se muestra como modelado 3D. Para cambiar el espacio de trabajo a la forma  AutoCAD clásico, se debe realizar los siguientes pasos:


Imagen 1 cambiar autocad a modo clásico



  1. En la parte superior se encuentra una barra de espacio de trabajo (imagen). Dar clic en la flecha
  2. A continuación se despliega un cuadro con diferentes opciones. Dar clic donde dice AutoCAD clásico.

Nota: si no se encuentra la barra de espacio de trabajo, es porque esta desactivada, para que aparezca, siga la guía de ORGANIZAR EL ESPACIO DE TRABAJO.

             3.Luego aparece dos pestañas en la interfaz (imagen 2). Cerrar estas pestañas dando clic en x.

Imagen 2 cerrar ventanas emergentes.



Estructura 2D
Luego de cambiar la interfaz a modo clásico, se cambia el espacio de trabajo a estructura 2D.
Para lograr esto se debe seguir los siguientes pasos:

imagen 3


  1. Dar clic en la barra de ver. A continuación se despliega un cuadro con diferentes ítems (imagen 3).
  2. Dar clic en el que dice estilos visuales, donde se extiende un segundo cuadro.
  3. Dar clic en Estructura alámbrica 2D
El espacio de trabajo cambiara a color negro y aparece una un gráfico en 3D. para cambiar el plano a 2D:

imagen 4 cambiar plano a 2D



      4.Dar  clic nuevamente en ver.
      5.Seleccionar donde dice pto. vista 3D y se extiende un nuevo cuadro. (imagen 4)
      6. Dar clic en donde dice superior.

ORGANIZAR EL ESPACIO DE TRABAJO

Para desenvolverse mejor en el programa durante la elaboración de un gráfico, es importante que el usuario organice la interfaz del programa, dejando solo las barras de herramientas que necesita para la elaboración de trabajo.
Comúnmente las barras que se dejan activas son las siguientes:
  • ·         Acotar
  • ·         Capas
  • ·         consultar
  • ·         Dibujo
  • ·         Espacio de trabajo
  • ·         Estilos
  • ·         Modificar
  • ·         Normal
  • ·         Propiedades
  • ·         Referencia objetos
  • ·         Zoom

Para activar las barras mencionadas anteriormente o cualquier otra barra, realizar los siguientes pasos:

1. Dar clic derecho en la barra superior (flecha roja), en seguida aparece un pequeño cuadro como muestra la imagen


2. Dar clic en la en ACAD (flecha azul). A continuación se despliega un cuadro con la lista de todas las barras que ofrece el programa.


3.En la lista las que estas seleccionadas se encuentran chuleadas.
4.Dar clic en el nombre de la barra que se  desea activar o desactivar
5. En el caso de activar alguna barra, esta aparece en la del lado izquierdo del espacio de trabajo (imagen)



6.  Luego de activar las barras que desee utilizar. ordene las barras en la parte superior (línea rosada) o lateral (línea naranja), ya sea izquierda o derecha, de la interfaz.

7.  Para esto, dar clic en la parte azul  (flecha roja) y arrastre hasta el punto que desee y el resultado final es un espacio de trabajo organizado a sus necesidades.



COMANDO LINEA

El comando línea en AutoCAD 2007 se encuentra en la barra de dibujo, que por lo general está en la barra lateral del lado izquierdo del interfaz, representado con el siguiente icono:

Existen varias formas de crear una línea, que se ajustan de acuerdo a las necesidades del usuario durante la realización de un determinado trabajo. A continuación se describirán algunas de ellas:

*Inicio Y Fin Libre: como su nombre lo indica es una línea que se hace de forma libre, sin ninguna medida, dirección o punto específico. Para realizar esta línea se debe seguir los siguientes pasos:

Imagen 1 crear una línea de inicio y fin libre


  1. Seleccione el comando línea
  2. Haga clic en cualquier punto de área de dibujo o en el lugar donde desee realizar la línea
  3. Mueva el curos hacia donde desee hacer la línea y haga clic nuevamente en el punto donde quiera terminar la línea.
  4. Presione ESC para desactivar el comando.


Nota: si desea que la línea quede completamente recta, active ORTO con F8 o simplemente  de clic en la casilla de ORTO. Esta opción solo le permitirá moverse en forma horizontal o vertical. Si requiere hacer una línea diagonal debe desactivar esta función.

*Inicio Libre Y Magnitud Conocida: esta forma se utiliza cuando necesita hacer una línea con un tamaño específico. Para realizarla, debe seguir estos pasos:

Imagen 2  crear una línea de inicio libre y magnitud conocida
  1. Seleccione el comando línea
  2. Dar clic en cualquier punto del área de dibujo o donde desee hacer la línea.
  3. Direccione la línea con ayuda del cursor
  4. Escriba la magnitud que desea hacer la línea
  5. Presione Enter
  6. Presione Esc para salir del comando


*Inicio Libre, Dirección Y Magnitud Conocida: para realizar una línea con medidas específicas, se debe seguir los siguientes pasos:

  1. Seleccione el comando línea
  2. Dar clic en cualquier punto del área de dibujo o donde desee hacer la línea.
  3. Direccione la línea con ayuda del cursor
  4. Oprimir  ALt Gr     +    q


5. Presione Enter y Esc para terminar y salir del comando

Nota: es importante tener en cuenta que el ángulo a indicar en el comando debe ser medido la línea 0°, eje x, es decir desde el primer cuadrante.

Ejemplo: se requiere hacer la siguiente línea de la figura que tiene un ángulo de 30° y está en el cuadrante  tres:


CORREGIR   UNA LÍNEA

Cuando se crea una  línea, independientemente de la forma de como se hace, muchas veces esta sobresale del espacio donde se desea colocar la línea o en el caso contrario es muy corta, para corregir o ajustar esta línea a la medida que se desea, se debe seguir estos pasos:

Imagen 4 corregir una linea

  1. Selecciona la línea a corregir, aparecerá tres puntos azules que indican el inicio, mitad y fin de la línea.
  2. De clic sostenido en el lugar donde desea ajustar la línea, el cuadro se pondrá rojo, y desplácese (flecha roja) hacia donde desee que quede la línea.
  3. Cuando ya esté en el lugar que indico, deje de dar clic y la línea quedara corregida


Nota: en el caso de la imagen se desplaza hacia la izquierda para reducir su tamaño. Pero si desea alargarla debe desplazarse a la derecha.




COMANDO CIRCULO

El comando circulo en AutoCAD 2007 se encuentra en la barra de dibujo, que por lo general está en la barra lateral del lado izquierdo del interfaz, representado con el siguiente icono:
Para crear un círculo se puede hacer de dos formas:

Imagen 1 crear un circulo

*Radio libre: como su nombre lo indica es un círculo  que se hace de forma libre, sin ninguna medida  específica del  tamaño del radio. Para realizarlo se debe seguir los siguientes pasos:

  1. seleccione el comando circulo como indica la imagen (flecha roja).
  2. Luego de clic en cualquier parte del área de dibujo o donde desee realizarlo
  3. Mueva el cursor hasta el tamaño que desee y de clic nuevamente.
  4. Presione ESC para terminar con el comando.


*Radio conocido: En este caso se conoce el tamaño del radio del círculo a precisar. Para realizarlo se debe seguir los siguientes pasos:

  1. seleccione el comando circulo como indica la imagen (flecha roja).
  2. Luego de clic en cualquier parte del área de dibujo o donde desee realizarlo
  3. Enseguida aparecerá un cuadro sombreado de color azul (como se ve en la imagen 1, paso3)
  4. Digite el radio del circulo  y presione Enter
  5. Por ultimo presione Esc para salir del comando
NOTA: Recuerde que debe ingresar solo el radio de círculo. Por ejemplo si tengo un circulo que tiene de diámetro 20 cm, cuando digite el radio debo colocar 10.

EJERCICIO DE PRACTICA



COMANDO POLÍGONO


El comando polígono  en AutoCAD 2007 se encuentra en la barra de dibujo, que por lo general está en la barra lateral del lado izquierdo del interfaz, representado con el siguiente icono:

 Para crear un polígono, se debe realizar de la siguiente manera:


  1.   Seleccione  el comando de polígono
  2.   Luego el comando le solicita el número de lados que usted desea que tenga el polígono a realizar
  3.   Después debe indicar el centro del polígono, es decir donde desee realizar el polígono y de clic
  4.   Enseguida  aparece un pequeño cuadro con dos ítems
Inscrito en el círculo: si selecciona este ítem su polígono quedara dentro del círculo donde se esté realizando.
Circunscrito alrededor del círculo: si selecciona este ítem su  polígono quedara por fuera del círculo donde lo está ubicando (como se ve en la figura)

      5. Luego de seleccionar el ítem que desee aparece un pequeño cuadro sombreado con azul. Allí debe indicar el radio del polígono

      6. Luego presione Enter y ESC para salir del comando.
Nota: si el polígono realizado no queda en la dirección adecuada, diríjase a la publicación comando girar, el cual le será muy útil para corregir esta situación.

VÍDEO: comando polígono

Fuente: https://www.youtube.com/watch?v=GV8SAdlgCFQ

COMANDO RECTANGULO

El comando rectángulo, se encuentra en la barra de dibujo representado con el siguiente icono:


Para realizar un rectángulo  se puede hacer de la siguiente manera:

  •  De inicio y fin libre: en este caso se dibuja el rectángulo de forma libre, sin medidas específicas. Para realizarlo se debe seguir los siguientes pasos:

1.       Seleccione el comando rectángulo
2.       Luego seleccione la primera esquina donde quiere que inicie el cuadro
3.       Mueva el cursor en la dirección donde desee que se expanda el cuadro
4.       Luego precise el punto final, es decir donde termina el cuadro.
5.       Presione Esc para salir del comando.

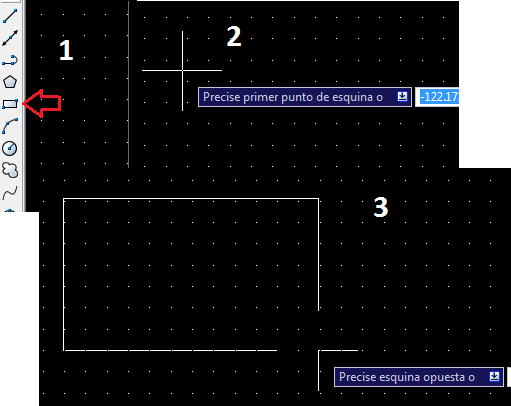

Imagen 1 rectángulo de inicio y fin libre


  • De inicio libre y lados conocidos: Aquí las medidas de los lados del rectángulo son conocidas. Para realizarlo se debe seguir los siguientes pasos:

  1. seleccione el comando rectángulo
  2. De clic  en el área de dibujo donde desee realizarlo. Aparecerá un cuadro como se muestra en la figura
  3. Luego digite la medidas de la siguiente forma:

·         En el primer cuadro digite el largo del rectángulo
·         Luego presione la tecla  coma (,) para pasar al siguiente cuadro
·         En este digite el ancho del rectángulo
·         Presione Enter




Imagen 2 rectángulo de inicio libre y lados conocidos



COMANDO PUNTO

Este comando se encuentra en la barra de dibujo que se encuentra en la parte lateral izquierda de la interfaz de AutoCAD. representado con el siguiente icono:


Este comando es utilizado principalmente para hacer planos topográficos (levantamientos de terreno), en los que se utiliza una nube de puntos que son determinadas coordenadas. para utilizar este comando realice los siguientes pasos:

Imagen 1 pasos para crear un punto






  1. inicialmente se debe desactivar la en la barra de estado, la pestaña rejilla. de esta forma el área de trabajo quedara completamente negra y sin puntos y así podrá visualizar mejor los puntos que va a realizar.
  2. seleccione el comando punto. el curso aparecerá activo con un pequeño cuadro al lado  con numero sombreados de color azul.
  3. Escriba las coordenadas de la siguiente forma:
         4. presione Enter cada vez que inserte un par de coordenadas
         5. cuando termine,tal vez no pueda visualizar los puntos. para poderlos visualizar       presione las siguientes teclas seguidas   Z  Enter  E  Enter. inmediatamente aparecen los     puntos hechos.

los puntos son pequeños para visualizarlos mejor. realice los siguientes pasos:
  1. A. De clic en la pestaña formato. aquí se despliega un nuevo cuadro
  2. A. seleccione donde dice tipo de punto y aparece un nuevo cuadro donde aparece los diferentes modelos de puntos.
  3. A.seleccione el que mas desee y de clic en aceptar. observe en la pantalla como los puntos cambian de forma a la que usted indico. (imagen 2)
imagen 2 puntos con tipo de punto





COMANDO TEXTO


Este comando es muy necesario cuando se le desea especificar algo del trabajo realizado para que este tenga mayor compresión por las personas que lo lean; por ejemplo en los planos se necesita este comando para realizar el rotulo del plano, el cual contiene los datos de la persona que lo realizo e indica que contiene el plano. Así mismo el comando se utiliza para indicar  las partes de plano como: comedor, cocina, habitación, fachada etc.

El comando texto se encuentra en la barra de dibujo representado con una A en la barra lateral izquierda de AutoCAD 2007.

Para insertar texto en el área de dibujo, se debe realizar los siguientes pasos:

 Imagen 1 crear un texto


  1. Selecciona el comando texto
  2. Seleccione el área donde quiere que quede el texto, primero seleccione el punto donde desee iniciar a enmarcar el área
  3. Luego mueva el curso en dirección y tamaño que desea que ocupe el texto
  4. Luego  aparecerá un cuadro como el que se muestra en la figura (imagen 1). Allí usted podrá modificar el tipo de fuente, color, alineado del texto y tamaño.
  5. Por ultimo de clic por fuera del cuadro y presiones ESC para salir del comando.


NOTA: En el tamaño de la letra es importante tener en cuenta que este vaya acorde al dibujo, es decir que la letra no sea más grande ni más pequeña que el dibujo y así poder obtener una buena presentación del dibujo.

VIDEO: Comando Texto

 fuente: https://www.youtube.com/watch?v=Yjfnmgtk1EQ
